Stahlbauliche Tragstruktur mit FEM optimiert Kachlet

FEM, 3D-Volumenmodell, elastisches Materialmodell
Programm ANSYS
Im Rahmen einer Vorplanung wurde ein 3D CAD-Modell für einen Wehrsteg mittels Inventor erstellt. Aus der CAD Planung wurde eine STEP-Datei exportiert.

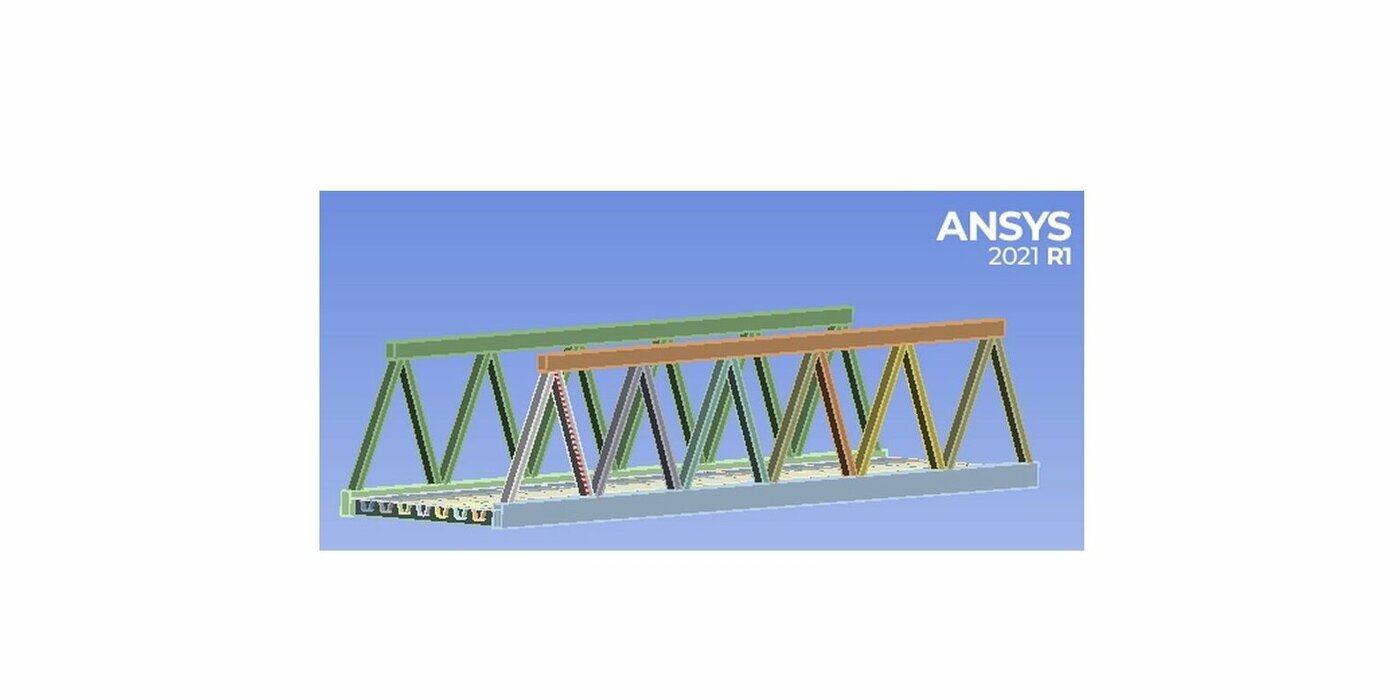

Die STEP-Datei wurde in ANSYS eingelesen und weiterverarbeitet. Durch das Modellieren von Lagern und das Aufbringen von Einwirkungen konnte die Stahlbaustruktur optimiert werden.
Die Berechnung erfolgte mittels eines 3D Volumenmodells.
